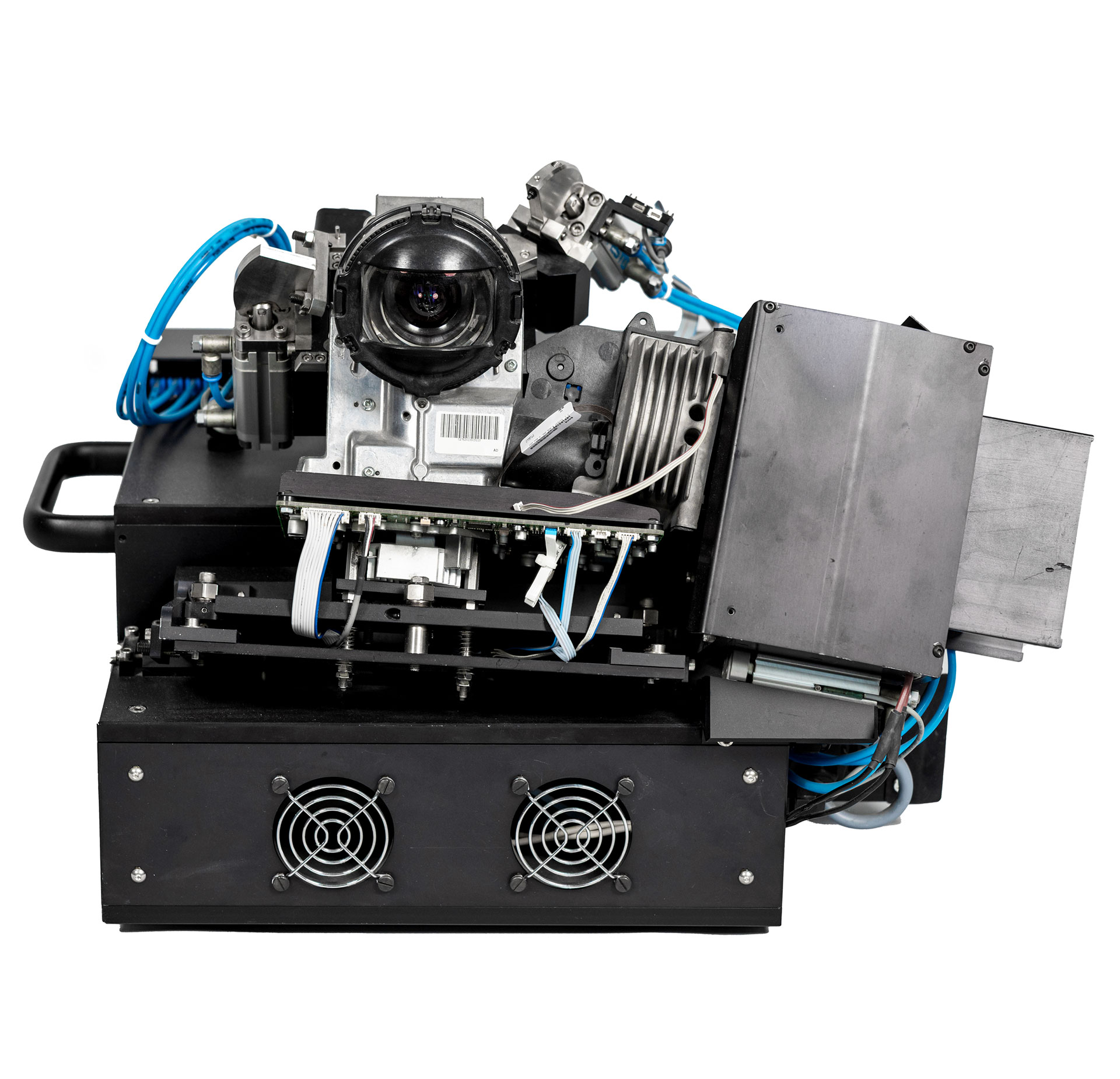

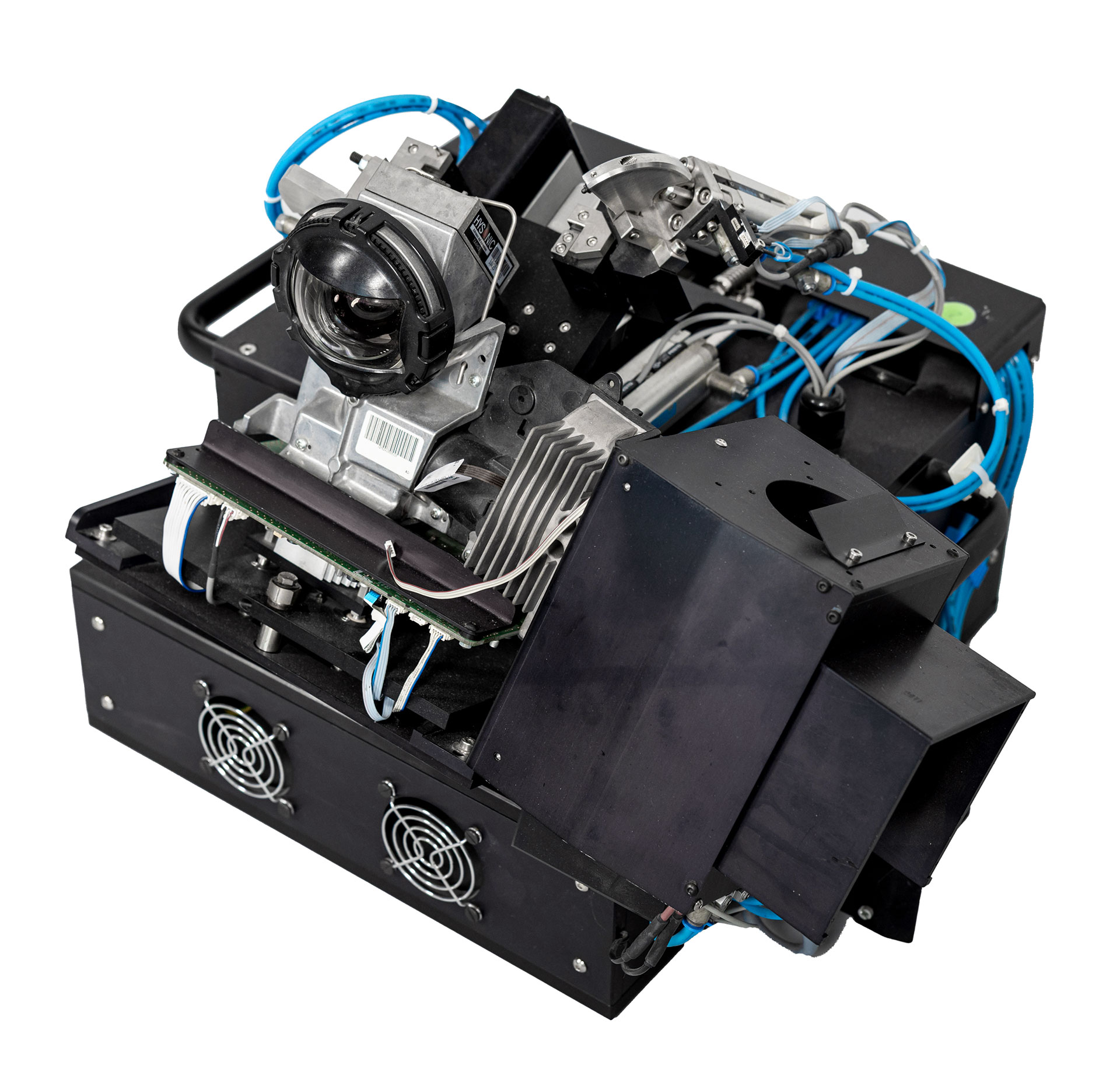

Prüf- und Justiermittel für Optische Engines

Komplettentwicklung und Fertigung eines Prüfmittels für Rückprojektionsfernseher

In diesem Projekt entwickelten wir für einen großen Optikkonzern ein Prüf- und Justiermittel für die Optische Engine eines Rückprojektionsfernsehers. Unsere Leistung umfasste die initiale Erarbeitung/Abstimmung eines Pflichten/Lastenheftes ebenso wie die gesamte Entwicklung in Hinsicht auf Konstruktion/Mechanik. Auch die Fertigung als Kleinserie von ca. 15 Stück erfolgte bei uns im Haus.

Anschließend wurde das Gerät erfolgreich in der Großserienproduktion eingesetzt.

Der Prüfling besteht im wesentlichen aus einer Farbrad (zur Selektion einer Grundfarbe), einem nachfolgenden Digital Micromirror Device (DMD) (zur Auswahl zugehörigen Bildpunkte) und einer Projektionsoptik.

Nach händischem Bestücken des Prüfmittels erfolgt die Fixierung über einen Handhebel. Nachfolgend wird der Prüfling pneumatisch in Arbeitsposition gefahren und der automatische Prüf/Justagevorgang beginnt.
